CP2116升压式白光LED背光驱动
CP2116 是一款特别为白光LED 驱动而设计的升压型DC/DC 转换器。CP2116，允许采用小巧的外部电感和电容元件。LED 采用串联的连接形式，这样保证流过每个LED 的电流相同，从而可以获得一致的亮度。300mV 的反馈电压使得在电流设定电阻上消耗的功率很小，尽可能的优化了在白光LED 驱动应用时的效率。
CP2116的开关管的峰值电流可达1200mA，并且可承受高达40V 的电压。 在单节锂离子电池供电情况下，CP2116 可驱动最多达33 颗LED。随着供电电压升高，CP2116可以驱动更多LED，非常适合于中大LCD 屏背光应用。CP2116 内置软启动功能，限制启动时的浪涌电流。

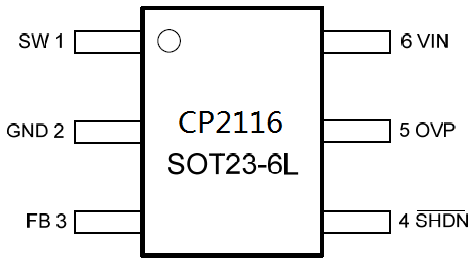

CP2116内置过流和过热保护，增强了应用的安全性。CP2116 为PWM 调光。CP2116 采用纤小的SOT23-6L 封装。

产品详情

特性

- 单节锂离子电池可驱动1串12颗LED

- 单节锂离子电池可驱动11串，每串3颗LED

- 高电压（10~24V）供电最多可驱动6串，每串10颗LED

- 效率最高达90%

- 内置软启动功能，限制启动时浪涌电流

- 1.4MHz开关频率，PWM调光

- PWM调光频率可高达1MHz，频率20kHz以上PWM调光无电容交流声

- 较小EMI

- 300mV反馈电压
- 开关管限流1200mA
- 内置过流保护，过热保护
- 待机电流：＜1μA
- 采用纤小的SOT23-6L封装
